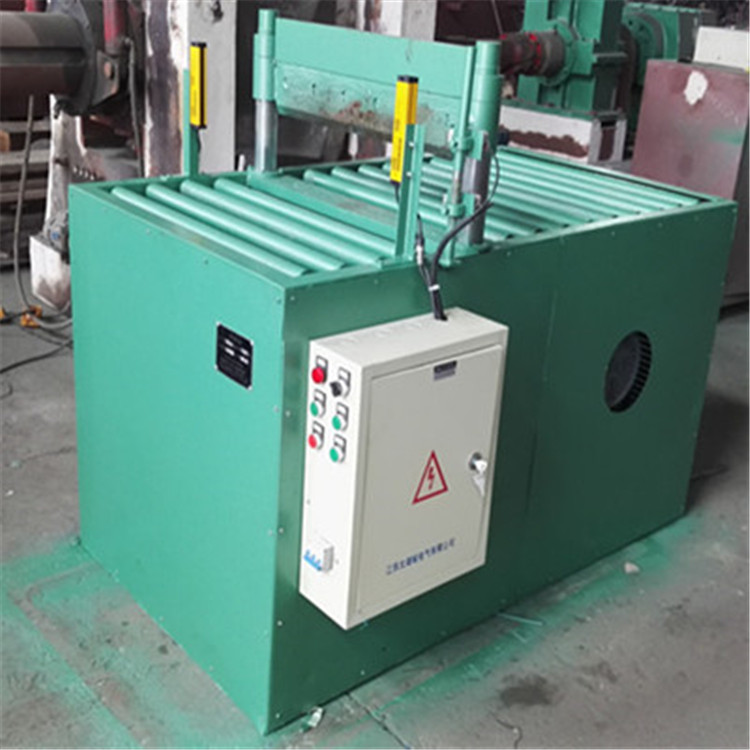

無錫市合豐機械設備廠生產的臺式切膠機設備為龍門式結構，主要由機身、液壓缸、液壓系統、動力機構、工作臺組成，通過管路與液壓泵站連接起來構成一個整體運轉工作。

臺式切膠機液壓切膠設備結構和相關配置特點：

一、主要結構

1、機身

機身由鋼板焊接而成，震動驅除變形應力。液壓系統泵站油位具體可根據油箱箱體上的油標而定。液壓總成外置安裝，“設計巧妙，外觀布局合理，維修方便。”

液壓油缸，固定在底部孔洞內，用螺絲鎖死。

2、主缸

 本機油缸采用液壓機油缸，替代了原來的鑄件油缸，從根本上杜絕了漏油的老大難問題【沙眼】。本機為單缸結構，主缸為活塞缸。安裝形式為缸口法蘭支撐，用鎖母將其固定在下梁的安裝孔內，缸體、活塞桿采用45#鍛件，其中活塞桿表面經淬火處理，硬度HRC45~52。表面鍍上硬鉻（表面不易磨損）。

3、設備液壓系統

臺式切膠機液壓系統由主油缸、葉片泵、控制閥、管路、油箱，壓力表等各個控制附加閥件組成，借用于電動泵站的控制驅動油缸帶動滑塊刀排往下運動工作，完成切割工藝，回程則為通過卸壓，方向閥換向來改變，至碰到上限停止完成動作。切刀下行---完成切割----切刀上行為一個循環往復動作。

4、管路系統

 管路都是使用無縫鋼管及高壓軟管，采用螺紋連接，密封可靠，并且合理布置抗震管夾。

5、設備安全保護

液壓系統設有溢流閥，可防止超壓，以保護刀片及設備。

可視部件部位貼有安全標志符號（安全操作警示標牌）。

 二、設備相關配置和特點

 1、液壓油缸內的密封件：

采用進口（臺灣）漢升公司產品，抗磨損，抗油濁，普遍使用者反應效果好（經磨耐用）。

2、葉片泵：

選用無錫泰業工程液壓件廠生產的葉片泵，質量穩定，無噪音，使用壽命長的特點。

 3、壓力表系統：

臺式切膠機采用無錫珠峰壓力表系列產品，不漏液，抗震性強的特點。
